高周波通管机设计C型左右滑台式结构，推盘滑台可依需定制手动/自动操作方式及滑台板安全保护罩；采用两套亚德客4V410中封电磁阀分别控制主气缸和转换气缸上下活动，分别由延时、一次熔接、一次定制、二次熔接、二次定型、上升时间控制设备焊接过程；机头上压板设计四导柱+导套使机头更加稳定非常适合高周波铜管模具要求精度。

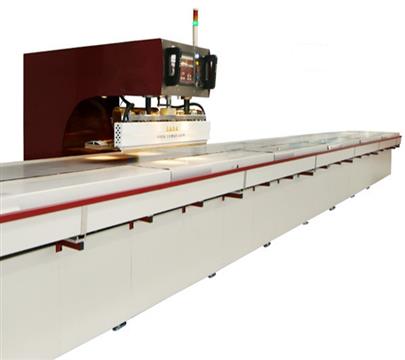

高周波通管机（JD-5000MS JD-8000MS）
1、两次高周波自动切换，无需移动模具
2、设计两组电容片满足不同输出功率需求
3、通过欧盟CE认证，安全、放心
4、电磁波泄露达到行业安全标准
5、中封式电磁阀，操作更加安全
6、自动过流保护+进口5557火花保护系统
7、定制不同形状模具可生产不同产品
设备运用：
适用于PVC、TPU塑胶桶膜或压延膜+塑料管一次性焊接完成的工艺。适用范围：药袋、血袋、气袋、座椅腰托气囊、按摩气袋等。
运用高周波工作原理+两次高周自动切换功能配合相应的通管模具使产品四周和气管自动焊接完成一种工艺，特别适合桶膜或压延膜焊接气管的产品如药袋、血袋、腰托气袋等。
1、高频频率27.12MHz，符合行业标准
2、左、右手动/自动滑台，对位精准灵活
3、四导柱+导套定位，适合焊管模具精度需求
4、可按照医用设备要求量身定制
5、时间及调接电流设计数显式，方便记录
高周波通管机工作原理：
被加工的PVC/TPU塑胶膜在高周波上、下电极之间通过电磁波渗透使塑料相互摩擦生热瞬间发生分子极性化现象，配合焊管模具加上一定压力就可以使膜材与塑料管一次性达到热合效果。
设备型号 |
JD-5000MS JD-8000MS |
设备功率 |
5KW 8KW |
高压输入 |
8.5KVA 13KVA |
震荡频率 |
27.12MHz |
电源电压 |
380V/50Hz |
加压方式 |
气动式 |
电子管型号 |
7T85RB 7T69RB |
机械活动行程 |
200mm |
上压板尺寸 |
300*450mm |
工作台尺寸 |
400*600 |
设备外观尺寸 |
1900*1300*1800 |
设备重量 |
500KG |
高周波通管机主要配置：
1、电子管
精选7T85RB/7T69（锦州华光）电子管品牌，同时可根据客户要求采用原装日本东芝电子管；电子管核心部件具有性能平稳可靠、低故障、节能安全、寿命长等优点但是散热系统必须考虑台湾三巨风扇品牌。
2、散热风机
精选台湾三巨散热风扇，出风大，噪音小以及使用寿命长，是电子管安全使用的保护伞。
3、变压器
精选纯铜防水干式变压器，故障底、性能可靠，确保设备输出电流稳定性。
4、震荡桶
采用自主研发高频机震荡桶，频率稳定，出力强劲以及性能可靠；开云官方首页 根据不同产品、不同的机型以及不同的功率设计不同高频桶。
