9T94高周波/高频机电子管安装方法
1、50KW大功率高周波/高频机设备采用日本原装9T94电子管，核心部件安装过程中必须轻拿轻放，注意安全。

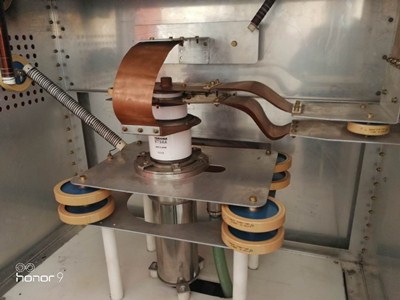

2、 电子管安装示意图：
3 、在安装电子管之前先在管座底胆内的卡槽上放入密封圈一个，再把电子管放入底座内胆中；密封圈一定好放到位，防止设备在使用过程中有渗水现象。
4 、先安装灯丝铜皮2观察铜板与电子管孔位是否正确，若出现错位可以轻轻移动电子管调整孔位，采用M6铜螺丝把铜板与电子管及铜皮连接并锁紧。
5 、再安装电子管灯丝铜皮1，此时铜板孔位应该对齐，直接螺丝锁紧。
6 、分别把灯丝1和灯丝2之间的电容连接，上、下螺丝固定牢靠。
7、 安装栅极铜皮与电子管连接，对应孔距螺丝固定。
8 、最后固定电子管底座螺丝即可。
（注意：以上的铜皮连接一定不能出现1、2铜皮及栅极铜皮三者之间出现任何接触，尽量保持足够间隙）
