如何判断高周波电子管质量问题

作者: 金电高频机厂家  来源: www.isynse.com  日期: 2020-02-11  人气: 6038  【字体: T T

美之电有着17年高频机_高周波设备生产制造经验,多年来从事高频机/高周波维修经验告诉您发现设备故障我们如何检测电子管的质量问题。

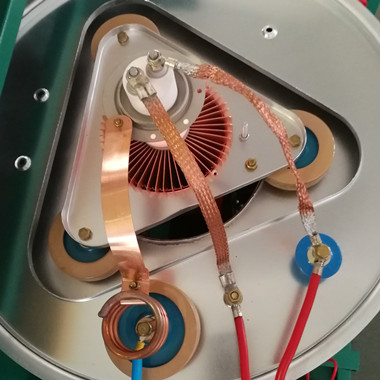

高周波电子管安装图


检测方法一:
将高周波通电使电子管预热,用万用表测量阴极与栅极、阴极与阳极间的电压,正常时阴极与栅极之间的电压为1.2~4V,阴极与阳极之间的电压为3~6V;若电压为0V,则说明电子管损坏。
检测方法二:
断开栅极接线,将高周波通电,使电子管预热,用万用表测量阴极与栅极、阴极与阳极间的电阻,若正向电阻值为无穷大、反向较小则说明电子管正常,若正反向电阻值为无穷大或正反向电阻值都较小则说明电子管损坏。
出现电子管不正常的现象有:
1、高压接通后电流表指针打到底
2、高压接通后电子管内胆发出白光
3、高压接通后设备总闸立马跳闸
4、空载时电流表指针会自动上升
5、阳极电压正常电子管不亮


遇到以上的现象基本可以判定因电子管质量问题导致高周波故障,因设备功率不同电子管的阳极电压不同,维修时注意灯丝电压值。
测量灯丝的电阻值,应该在100Ω以下,然后用R×10K以上的档位测量阴极与灯丝之间、阴极与栅极(控制极)、栅极与第三阳极、第三阳极与第二阳极、第二阳极与第一阳极(屏极)之间的绝缘电阻阻值,均应该在10MΩ以上,再给管子灯丝加上5.5V-6.5V之间的电压,这时灯丝发红变亮,这时再用R×100Ω测量阴极与栅极之间的电阻,好的在500Ω以下,对调表笔则阻值无穷大,具有二极管特性,电阻越小则管子越好(但不能为0,否则该管子阴极和栅极热状态下碰极,可以对调两只表笔再测一下,具有二极管特性阻值无穷大的就是好管,否则就坏管)。
