美之电告诉您高频机火花保护器回路的作用及原理

高频机火花保护器_5557防打火系统
A：高频机火花回路的作用
1.高频机打火的影响：塑料在高频熔接时,偶尔会因灰尘、杂物、电流过大或者模具不平整等发生打火现象；当高压正极（模具）与接地负极（下平板/铝板）之间塑料被击穿时，造成的打火短路并使模具、物料、下平板（铝板）等烧坏；同时因电流的瞬间增强导致高频设备上（高压变压器、整流器、真空管、限流电阻）等高压元器件受负载加大很容易被烧坏或者减短寿命，物料严重烧坏而报废，浪费成本。
2.火花保护控制器的作用：当高频机发生打火现象时，火花保护器立即动作并以最快速度切断高压，从高频技术支持的角度至少可以保证以上的危害控制在最小范围内。

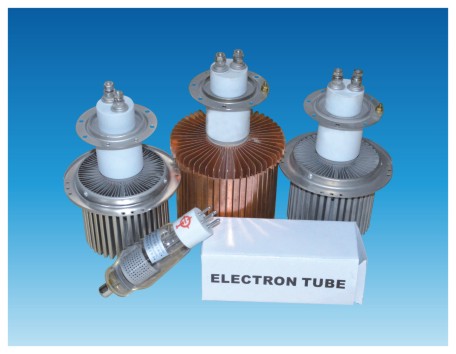

【高频机火花保护器】 【高频机火花管】
B:高频机火花回路的原理：
1.火花管的结构：和高频电子管一样，火花管也是由灯丝、栅极、屏极三个电极组成。火花管底部有四个角，其中较粗的两个为灯丝引脚，较细的一个引脚为栅极，另2一脚为空闲。火花管顶部突出部分为极（屏极）
2.工作原理：火花管工作时灯丝（AC2.5V）提供自由电子，屏极加正高压（DC110V以上，5557管用1500-2000V），聚集正电荷。栅极上加信号电压（-DC48V左右），根据“正电荷与负电荷互相吸引，负电荷与负电荷互相排斥”的原理，阴极电子有向阳极流动的趋势，而栅极负电压起到控制作用，此时阴阳极之间无电流产生。栅极电压实际上就是加在模具（输出）与地之间的一个电压。胶布在熔着时，该负电压值不断减小，向0V接近，甚至当模具压到杂物或胶布被熔着击穿绝缘时，信号电压为0V，栅极失去控制能力，电子管灯丝和屏极导通，形成阳极电流，此时火花出现放电动作。
