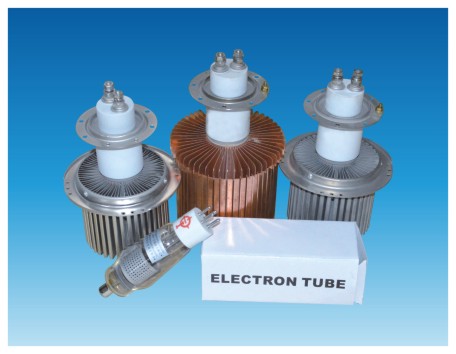

高品质的高频机(高周波)设备配置都采用一流品质的电子元器件,其中电子管是高频机的核心配件,采用进口电子管是直接提高高频设备的价格,但高周波设备在生产过程中没有采用合理的技术和高频电磁屏蔽技术采用再好的电子管的质量都不会提高高周波机器的质量,目前10KW以下的高频机设备建议客户选择国产品牌的电子管,技术和性能跟进口差不多,而15KW以上高频设备建议客户选择进口电子管,主要原因在于技术和性能上有差异,经验告诉我们得知大功率高周波电子管从使用寿命上看进口的电子管要比国产电子管的使用寿命长的很多。
火花管又叫闸流管,是高周波机在工作时因电流过大起到节流的作用,以保护高周波模具被烧毁。客户购买高频机设备选择火花保护装置建议采用进口火花管,效果比国产管好很多,性能稳定,电子管与火花管是高周波机器的关键配件。今天就给大家介绍电子管与火花管的安装方法。
★安装高周波电子管:(注:电子管只需安装灯丝和栅极)
首先打开高周波机器后的机身防板及侧面的防板:
1、在谐振腔中部有一个电子管管座,将高周波电子管小心放入电子管座中,转动电子管方向,使电子管顶部的二条M6灯丝引脚与灯丝导电子片的位置一致。
2、拧开电子管灯丝螺丝,把灯丝铜带安装在电子管灯丝脚上并用2把M10扳手把灯丝螺丝拧紧。
注意:拧紧灯丝螺母时应使用两把扳手,一把扳手卡住下面螺母且不要转动,另一把扳手卡住上面螺母,均匀用力拧紧,确保紧固,错误的操作可能损坏高频真空电子管。
3、将栅流铜圈上的栅流导电片用配备的螺母螺钉连接于电子管的栅极环上,注意导电片不要与栅流铜圈的其他部位碰连。
★安装火花管:
1、NL5557火花管有两个粗管脚,两个细管脚,将其对应插入火花管座,戴上阳极导电环,NL5557火花管。
注意:由于高周波机器工作振动,容易松脱,建议可用玻璃胶或热熔胶对电子管稍作固定,最后装好相应的机身防板。
