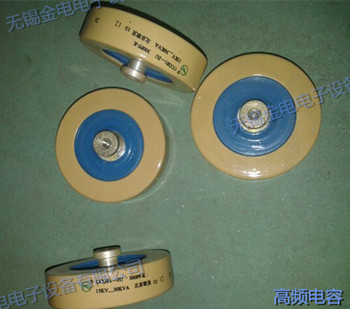

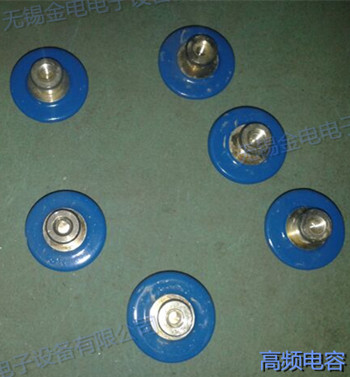

高频陶瓷电容在电源中所起的作用

作者: 无锡高频机厂家　 来源: 　 日期: 2016-11-21　 人气: 7626　 【字体: T T】

详细分解高频机_高周波塑胶熔接机设备中电容作用

作为无源元件之一的电容，其作用不外乎以下几种：
1 、电容应用于电源电路，实现旁路、去藕、滤波和储能方面的作用，下面分类详述之：
1) 滤波
滤波是电容的作用中很重要的一部分。几乎所有的高频电源电路中都会用到。从理论上 ( 即假设电容为纯电容 ) 说，电容越大，阻抗越小，通过的频率也越高。但实际上超过 1uF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中 , 大电容 (1000uF) 滤低频，小电容 (20pF) 滤高频。
曾有网友将滤波电容 比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。 它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。
2) 旁路
旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放 电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大 电流毛刺时的电压降。

3) 去藕
去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上 升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻 ( 特别是芯片管脚上的电感，会产生反弹 ) ，这种电流相对 于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防 途径。高频旁路电容一般比较小，根据谐振频率一般是 0.1u ， 0.01u 等，而去耦合电容一般比较大，是 10uF 或者更大，依据电路中分布参数，以及驱动 电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。
4) 储能
储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为 40 ～ 450VDC 、电容值在 220 ～ 150 000uF 之间的铝电解电容器 ( 如 EPCOS 公司的 B43504 或 B43505) 是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式， 对于功率级超过 10KW 的电源，通常采用体积较大的罐形螺旋端子电容器。
