高频机_高频UPS电源组成及名称来由
高频UPS电源又简称高频机,通常由高频整流器,电子管、振荡器,变压器和高频电路组成,整流器可以通过控制加在其门极的驱动来控制IGBT的开通与关断,IGBT整流器开关频率通常在几K到几十KHz,甚至高达上百KHz,相对于50Hz工频UPS电源,称之为高频UPS电源或者高频机。典型的高频机拓扑如下:
高频UPS电源工作方式简要介绍
高频UPS整流属于升压整流模式,其输出直流母线的电压一定比输入线电压的峰峰值高,一般典型值为800V左右,如果电池直接挂接母线,所需要的标配电池节数达到67节,这样给实际应用带来极大的限制。因此一般高频UPS会单独配置一个电池变换器,市电正常的时候电池变换器把母线800V的母线电压降压到电池组电压;市电故障或超限时,电池变换器把电池组电压升压到800V的母线电压。从而实现电池的充放电管理。由于高频机母线电压为800V左右,所以逆变器输出相电压可以直接达到220V,逆变器之后就不再需要升压变压器。
高频UPS电源应用
当前由于信息化及电子智能化的普及,高频UPS电源广泛应用于各种商业数据中心。尤其是高频模块化USP电源采用采用抽屉式高智能模块化设计,可通过增减柜内UPS模块来满足功率输出输入及可靠性要求,具有极大的弹性,实现最佳性价比。具有易插拔功能,不仅可以通过增减机柜内的模块来满足功率输出及可靠性要求,只要冗余允许还可以在线进行维护,实现零维修时间。采用全数化控制技术,集中了当今电力电子和自动控制领域最先进的技术成果,是UPS行业技术革命的一块里程碑。
这里主要从高频UPS电源组成及名称来由、工作方式、应用三个方面介绍了一些关于高频UPS不间断电源的一些基本知识,很多人并不是特别的了解,希望对大家有所帮助!
公司名称:开云官方首页
公司地址:无锡市八士镇芙蓉工业园35号
联系方式:13914117969 黄保华
相关标签:高频机自动化技术创新高频机性能用途介绍高频电磁波定义及运用高频机加热焊接原理
推荐资讯
/ Recommended News

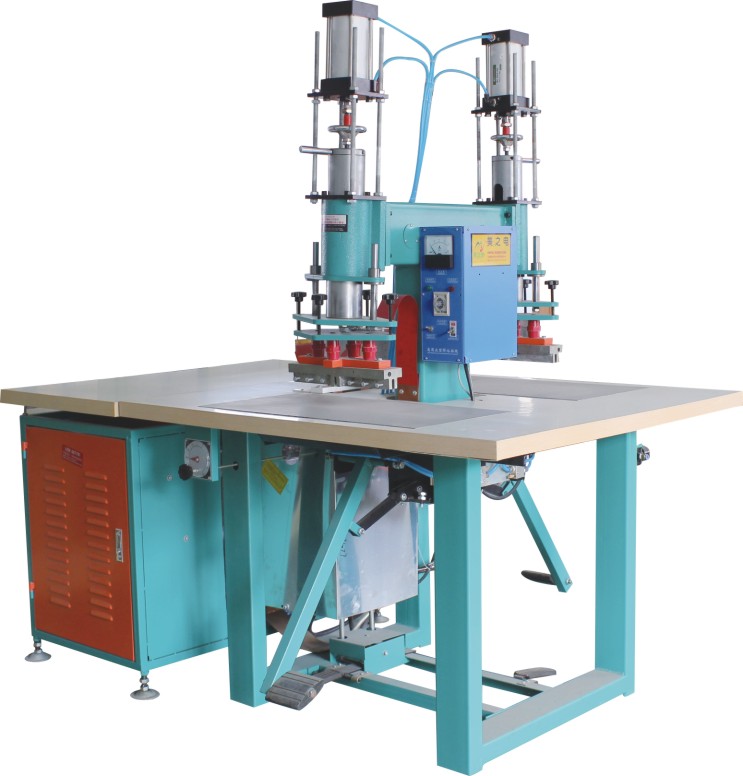

带你了解高周波塑胶熔接机的保养与维修
